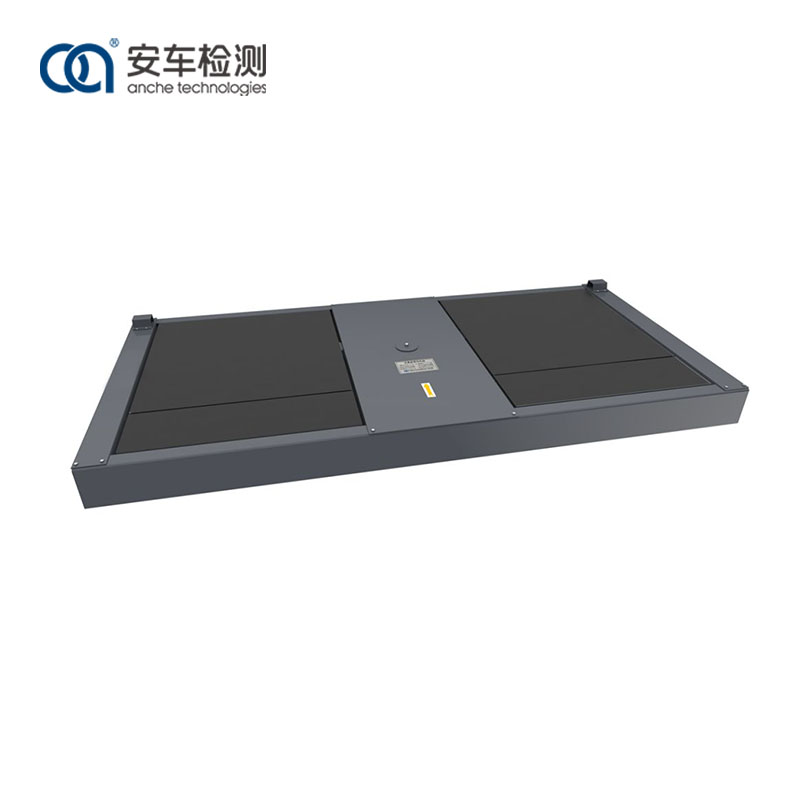

گاڑی سیدھی 3 ٹن سائیڈ سلپ ٹیسٹر کی طرف آتی ہے۔ جیسے ہی اسٹیئرنگ وہیل پلیٹ کے پاس سے گزرتا ہے، یہ پلیٹ پر ڈرائیونگ کی سمت کے لیے لیٹرل فورس پیدا کرے گا۔ لیٹرل فورس کے دباؤ کے تحت، دونوں پلیٹیں ایک ہی وقت میں اندر کی طرف یا باہر کی طرف پھسلتی ہیں۔ پلیٹ کی لیٹرل سلپ کو ڈسپلیسمنٹ سینسرز کے ذریعے برقی سگنلز میں تبدیل کیا جاتا ہے، اور لیٹرل سلپ ویلیو کا حساب کنٹرول سسٹم کے ذریعے کیا جاتا ہے۔
1. ایک لازمی پلیٹ فارم کے ڈھانچے کے ساتھ، ٹیسٹر کو مجموعی مربع سٹیل پائپ اور کاربن سٹیل پلیٹ کے ڈھانچے کے ساتھ مل کر ویلڈیڈ کیا جاتا ہے، اعلی ساختی طاقت اور جدید شکل کے ساتھ۔
2. پیمائش کے اجزاء اعلی درستگی سے نقل مکانی کرنے والے سینسر استعمال کرتے ہیں، جو درست اور درست ڈیٹا حاصل کر سکتے ہیں۔
3. سگنل کنکشن انٹرفیس ایوی ایشن پلگ ڈیزائن کو اپناتا ہے، جو تیز اور موثر تنصیب اور مستحکم اور قابل اعتماد ڈیٹا کو یقینی بناتا ہے۔
4. یہ آلہ میں داخل ہونے والی گاڑیوں پر پس منظر کی قوتوں کو چھوڑنے کے لیے نرمی والی پلیٹوں سے لیس ہے، اقدار کی درستگی کو یقینی بناتا ہے۔
5. یہ میکانزم کو پہنچنے والے نقصان کو روکنے کے لیے غیر معائنہ کے حالات میں پلیٹ کو لاک کرنے کے لیے تالا لگانے کے طریقہ کار سے لیس ہے۔
اینچے 3-ٹن سائیڈ سلپ ٹیسٹر کو چینی قومی معیارات JT/T507-2004 آٹوموبائل سائیڈ سلپ ٹیسٹر اور JJG908-2009 آٹوموبائل سائیڈ سلپ ٹیسٹر کے مطابق سختی سے ڈیزائن اور تیار کیا گیا ہے۔ ٹیسٹر کا منطقی ڈیزائن ہے اور یہ مضبوط اور پائیدار اجزاء سے لیس ہے۔ پورا آلہ پیمائش میں عین مطابق، آپریشن میں آسان، افعال میں جامع اور ڈسپلے میں صاف ہے۔ پیمائش کے نتائج اور رہنمائی کی معلومات ایل ای ڈی اسکرین پر ظاہر کی جا سکتی ہیں۔
اینچے سائیڈ سلپ ٹیسٹر مختلف صنعتوں اور فیلڈز کے لیے موزوں ہے، اور اسے آٹوموٹیو آفٹر مارکیٹ میں دیکھ بھال اور تشخیص کے ساتھ ساتھ امتحانی مراکز میں گاڑیوں کے معائنے کے لیے بھی استعمال کیا جا سکتا ہے۔
ماڈل |
ACCH-3 |
قابل اجازت شافٹ ماس (کلوگرام) |
3000 |
جانچ کی حد (m/km) |
±10 |
اشارے کی خرابی (m/km) |
±0.2 |
سائیڈ سلائیڈ سائز (ملی میٹر) |
1000×1000 |
آرام دہ تختہ سائز (ملی میٹر) (اختیاری) |
1000×300 |
مجموعی طول و عرض (L×W×H) ملی میٹر |
2990×1456×200 |
سینسر پاور سپلائی |
DC12V |
ساخت |
ڈبل پلیٹ لنکیج |
