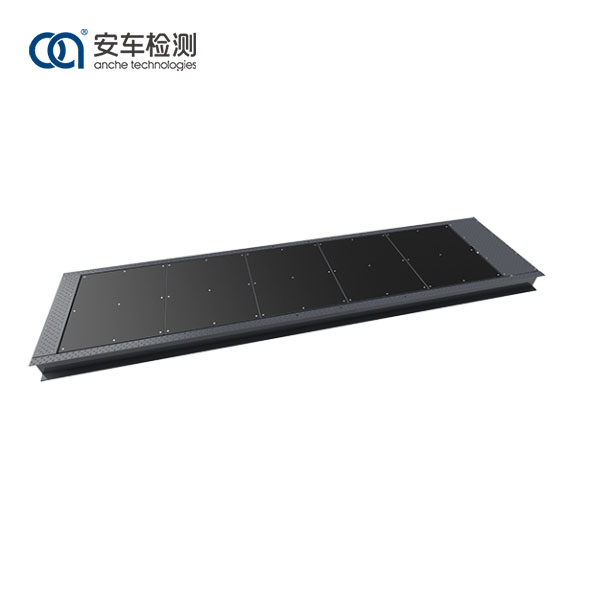

10 ٹن پلیٹ بریک ٹیسٹر نچلی چیسس اور ABS ڈیوائس والی گاڑیوں کی بریکنگ کی کارکردگی کو جانچ سکتا ہے، اور حقیقی سڑک پر گاڑیوں کی بریک کی خصوصیات کو صحیح معنوں میں نقل کر سکتا ہے۔ جانچ کے عمل کے دوران، گاڑی کے آگے جھکاؤ کو مکمل طور پر ظاہر کیا جا سکتا ہے، جس سے پیمائش کے نتائج سڑک کے ٹیسٹ کے حالات کے مطابق ہوتے ہیں۔ اینچے پلیٹ بریک ٹیسٹر زیادہ سے زیادہ بریکنگ فورس، متحرک اور جامد ایکسل لوڈ، اور حرکت میں گاڑی کے بائیں اور دائیں پہیوں کے درمیان زیادہ سے زیادہ بریک لگانے کے فرق کو جانچ سکتا ہے۔
وہیل لوڈ کی پیمائش کے اصول:
پہیے بوجھ برداشت کرنے والی پلیٹ کے خلاف دباتے ہیں، اور پہیے کا بوجھ سینسر سٹرین پل کی لچکدار اخترتی کا سبب بنتا ہے۔ تناؤ کا پل غیر متوازن ہو جاتا ہے، اور پل ایک غیر متوازن وولٹیج پیدا کرتا ہے۔ وولٹیج کا تعلق لکیری طور پر سٹرین پل کی اخترتی سے ہے، اور پل کی اخترتی بھی اس سے حاصل ہونے والی کشش ثقل سے خطی طور پر متعلق ہے۔ وہیل لوڈ کی پیمائش کرنے کے لیے کنٹرول سسٹم جمع شدہ برقی سگنلز کو وہیل لوڈ سگنلز میں تبدیل کرتا ہے۔
جب گاڑی بریک ٹیسٹر پر چلتی ہے اور بریکوں کو زبردستی لگایا جاتا ہے، پہیوں اور پلیٹ کے درمیان رگڑ کی وجہ سے لوڈ بیئرنگ پلیٹ بریکنگ فورس سینسر پر تناؤ پیدا کرتی ہے۔ سینسر سٹرین پل لچکدار اخترتی سے گزرتا ہے، اور سٹرین پل غیر متوازن ہو جاتا ہے، جس سے غیر متوازن وولٹیج نکلتا ہے۔ یہ وولٹیج لکیری طور پر سٹرین برج کی اخترتی سے متعلق ہے، اور پل کی اخترتی بھی اسے حاصل ہونے والی بریک رگڑ قوت سے خطی طور پر متعلق ہے۔ کنٹرول سسٹم جمع شدہ برقی سگنلز کو بریک فورس کے سگنلز میں تبدیل کرتا ہے اس خصوصیت کی بنیاد پر بریکنگ فورس کی پیمائش کرتا ہے۔
1. اسے ایک ٹھوس مربع سٹیل پائپ اور کاربن سٹیل پلیٹ کے ڈھانچے سے ویلڈیڈ کیا جاتا ہے، جس میں مضبوط ڈھانچہ، اعلیٰ طاقت اور خوبصورت ظاہری شکل ہوتی ہے۔
2. ٹیسٹر پلیٹ ایک خاص کورنڈم عمل کو اپناتی ہے، جس میں اعلی آسنجن گتانک اور طویل سروس کی زندگی ہوتی ہے۔
3. پیمائش کے اجزاء اعلیٰ درستگی والی قوت اور وہیل لوڈ سینسر استعمال کرتے ہیں، جو درست اور درست ڈیٹا حاصل کر سکتے ہیں۔
4. سگنل کنکشن انٹرفیس ایوی ایشن پلگ ڈیزائن کو اپناتا ہے، جو تیز اور موثر تنصیب اور مستحکم اور قابل اعتماد ڈیٹا کو یقینی بناتا ہے۔
5. بریک ٹیسٹر مضبوط مطابقت رکھتا ہے اور مختلف گاڑیوں کے ماڈلز کے ساتھ مطابقت رکھتا ہے۔
اینچے پلیٹ بریک ٹیسٹر کو چین کے قومی معیارات GB/T28529 پلیٹ فارم بریک ٹیسٹر اور JJG/1020 پلیٹ فارم بریک ٹیسٹر کے مطابق سختی سے ڈیزائن اور تیار کیا گیا ہے۔ یہ ڈیزائن میں منطقی، اپنے اجزاء میں مضبوط اور پائیدار، پیمائش میں عین مطابق، آپریشن میں سادہ، افعال میں جامع اور ڈسپلے میں صاف ہے۔ پیمائش کے نتائج اور رہنمائی کی معلومات ایل ای ڈی اسکرین پر ظاہر کی جا سکتی ہیں۔
اینچے پلیٹ بریک ٹیسٹر مختلف صنعتوں اور فیلڈز کے لیے موزوں ہے، اور اسے آٹوموٹو آفٹر مارکیٹ میں دیکھ بھال اور تشخیص کے ساتھ ساتھ امتحانی مراکز میں گاڑیوں کے معائنے کے لیے بھی استعمال کیا جا سکتا ہے۔
ماڈل |
ACPB-10 |
قابل اجازت ایکسل لوڈ ماس (کلوگرام) |
10,000 |
وہیل بریک فورس ٹیسٹ رینج (DAN) |
0-5,000 |
قابل پیمائش وہیل بیس رینج (m) |
1.6-6.3 |
رفتار کی پیمائش (کلومیٹر) |
5-10 |
اشارے کی خرابی: پہیے کا وزن |
±2% |
اشارے کی خرابی: بریک فورس |
±3% |
کورنڈم چپکنے والی قابلیت |
0.85 |
سنگل پینل سائز (L×W) ملی میٹر |
800×1,000 |
